L’apparato SC 689 è stato progettato per essere utilizzato come unità di scambio per apparati XLD (V2.1 e V3.0)
La funzione di questo apparato è di scambiare 1 flusso a 34 Mbit/s attestato su connettori COAX 1.6/5.6 75 ohm.

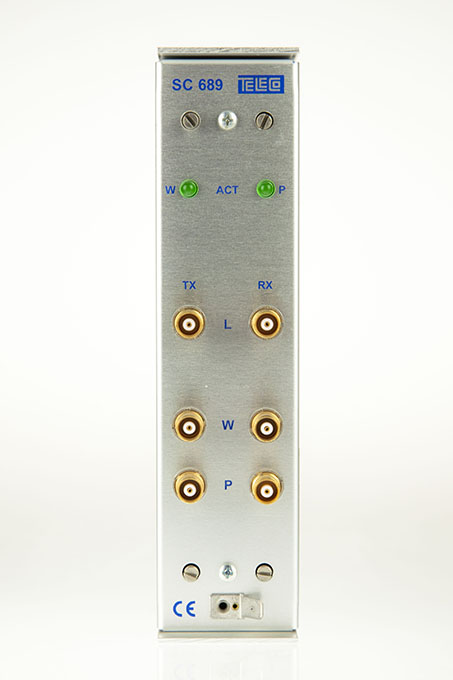

Le unità a cui viene connesso l’apparato SC 689 sono CLU_7 (servizio sui connettori denominati W) e CLU_8 (riserva sui connettori denominati P), il comando di scambio proviene dalla unità CLU_IMA di riserva (CLU_8), il flusso da proteggere viene attestato ai connettori denominati con la lettera L.

Il modulo SC 689 è conforme alla Normativa EN 60950.

Le caratteristiche meccaniche dell’apparato SC 689 sono:

_Dimensioni: 185 x 45 x 50 mm;
_Materiale: Alluminio anodizzato;

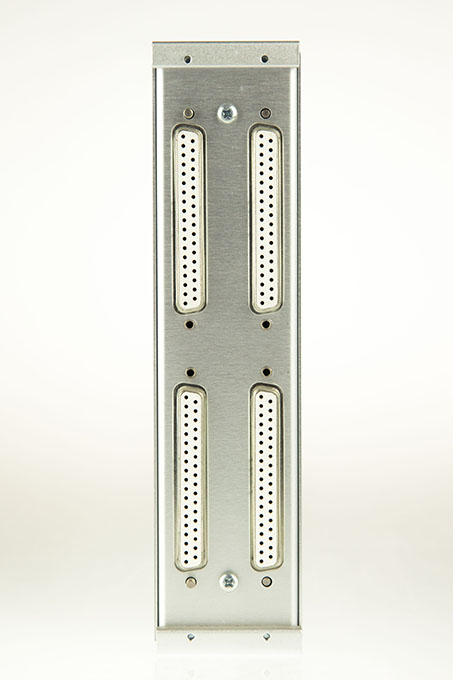

_Connettori lato apparato: 4 connettori femmina ISO4902;
_Connettori lato linea 2 Mbit/s: 6 connettori femmina COAX 1.6/5.6 75Ω;
_Presa di massa: Faston sulla parte frontale.
